电感线圈漆包线检验方法分享

来源:未知日期:2017/12/01 09:56 浏览:

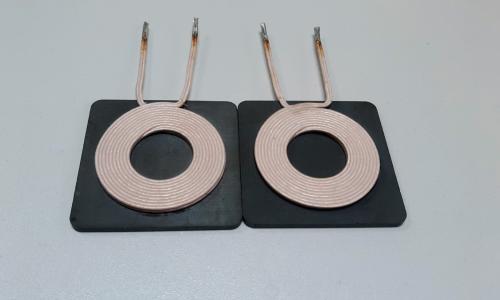

   漆包线是在导体的表面涂一种或几种绝缘涂料,经烘焙、冷却后形成一种带绝缘层的电线,由导体和绝缘层两部组成。漆包线是电机、电器和家用电器等产品的主要原材料,而现今多样化的电子产品,对漆包线提出了许多特殊的要求,例如耐刮、耐热、耐化学性能等,而漆包线的各种性能是互相联系的,如果某种性能有变化就会造成产品的性能参数改变。所以漆包线性能经验是有效维持产品稳定可靠的基础。


1.    外观:
1-1、检测工具:10倍放大镜  标准参照GB/T6109
1-2、检测方法:对于直径等于或大于1.83mm的漆包线,其外观质量用正常目力检验,对于直径小于1.83mm的漆包线采用放大倍数不超过10倍的放大镜检查。
1-3、漆包线表面品质要求
漆包线线表面光滑、色彩均匀、应无起珠、漆瘤、黑斑、黑线、氧化、开裂、碰伤划痕、裸线线花等不良缺陷、常温下不粘着、排线均匀。

以目视,手触,指甲法等检查,
A有无伤痕或污损;
B表面之光滑度,光泽,颜色是否均匀;
C以指甲刮擦,漆膜是否易脱落.

2.    尺寸检测: (内径和外径与及膜厚)
2-1、检验工具: 0.001mm普通外径千分尺、0.001mm千分尺、火机 标准参照GB/T6109
2-2、检验方法:漆包线外径在相距1000mm的位置上,每个圆周均匀颁点三处进行测量,取两个位置六个测量值的平均值作为测量结果,然后在测量漆包线外径处用火烧去导体上附着的漆膜,用和上面相同的方法测量导体直径,漆包线外径与导体直径之差即为漆包线的漆膜厚度。
2-3、品质要求:
A漆包线导体线径必须在公差允许范围内,不允许有偏大或偏小现象;
B漆包线完成外径必须控制在标准范围内,不允许有偏大或偏小现象;
C漆膜厚度不允许有偏小现象,且具有耐压性。


3.  针孔试验: (三层绝缘线针孔为0个,TC/TR漆包线要求为0个)
检验工具:针孔试验仪、水盆、剪刀、提钩、温湿两用温度计、玻璃杯
3-1、检验原料:食盐、酝酿、清水
3-2、检验方式:成品检验、性能检验每种规格各抽检2轴
3-3、检验条件:
A、检验环境温度一般为15℃-35℃ ,湿度一般为45%-75%
B、测试电压:直流12V
C、测试液配方:在浓度为0.2%的盐水溶液中加入适量的3%酚酞溶液指示剂
4、取样方法:导体直径为 0.06MM及以上取长约6M试样
5、检验方法:将试样在保持规定温度(无规定时为125±3℃)的恒温箱中加热处理保持约10分钟,热处理后浸入测试液中,试样浸入长度为6M,溶液接正极,试样接负极,施加12V直流电压1分钟.,检查加电压IMIN内试样的针孔数(气孔处呈红色状即为针孔)
0种 3个及以下;   1种 5个及以下;   2种 8个及以下;   3种 12个及以下;

4.    耐溶剂性:
取长20cm之试料1根,置于125±3℃的恒温炉中加热10分钟后取出,以不弯曲,不伸长之状态,将试料大约15cm之部份浸入温度60±3℃的二甲苯溶液中浸泡30分钟,取出以目视检查漆膜上有无起泡或膨胀..接着对导体外径0.19以下者采用指甲法(用指甲尖端摩擦该线);导体外径0.20以上者采用铅笔法(将2H之铅笔削成刃形,并对试料以约60度角及约500gf之作用力刮擦一次).再以目视检查漆膜上是否有产生气泡或凸起,但浸渍于溶剂之端部及液面之下部20mm不做为试验之对象.
注:红字部份只针对漆包线,不包括三层绝缘线

5. 直焊性:
同一线轴上取试样长约150mm共3条,分别将其一端40mm浸入锡炉(锡条按CNS247中规定的软焊料Sn50:Pb50)中焊锡,所深入部份应均匀完全上锡(浸渍部份上端10mm处不做试验之对象),并且不能有碳化之黑屑.
漆包线
导体外径(mm)                  漆包线焊锡温度380±5℃     焊锡时间(s)
三层绝缘线导体外径(mm)    三层绝缘线焊锡温度420±5℃     焊锡时间(s)
0.32以下      2    0.20~0.40    4       0.35~0.50    3         0.45~0.70    6
0.55~1.00    4    0.75~1.00    10       1.10~1.50    5

6. 导体电阻测试: (漆包线,三层绝缘线)
用惠登或交流电桥法测定试料之电阻,并算出温度为20℃时线长1Km之电阴,须符合附表之规定值.
计算公式:R(Ω/km)=1米之电阻*1000*温度系数
导体电阴温度数表(标准温度为20℃)
温度℃    系数    温度℃    系数    温度℃    系数
 10    1.041      19    1.004      28    0.970
 11    1.037      20    1.000      29    0.966
 12    1.033      21    0.996      30    0.962
 13    1.028      22    0.992      31    0.959
 14    1.024      23    0.989      32    0.955
 15    1.020      24    0.985      33    0.951
 16    1.016      25    0.981      34    0.948
 17    1.012      26    0.977      35    0.944
 18    1.008      27    0.973

三层绝缘线导体电阻如下:
导体直径(mm)  最大导体阻抗(20℃)(mΩ/m)  最小伸长率(%)  导体直径 (mm) 最大导体阻抗   最小伸长率(%)
0.20         607.6                    15           0.40        145.3       20
0.21         549.0                    15           0.45        114.2       20
0.22         498.4                    15           0.50         91.43      20
0.23         454.5                    15           0.55         78.15      20
0.24         416.2                    15           0.60         65.26      20
0.25         382.5                    15           0.65         55.31      20
0.26         358.4                    15           0.70         47.47      20
0.27         331.4                    15           0.75         41.19      20
0.28         307.3                    15           0.80         36.08      25
0.29         285.7                    20           0.85         31.87      25
0.30         262.9                    20           0.90         28.35      25
0.32         230.0                    20           0.95         25.38      25
0.35         191.2                    20           1.00         23.33      25
0.37         170.6

7. 伸长率:
工具:拉长仪器 标准参照GB/T6109
取长约400mm之试片,在其中央部份做250mm之标线距离,以305±25mm/min之速率拉伸至断裂,试片在标线之外拉断,该次试验视为无效,连接断裂部份后测量标线间长度,依下列公式算出伸长率:
伸长率(%)={连接断裂部份标线间长度(mm) – 原标点距离(mm)} ÷ 原标点距离(mm)

标准规格(mm)  最小伸长率(%)  标准规格(mm)  最小伸长率(%)   标准规格(mm)  最小伸长率(%)
0.050           10          0.200            21           0.500           25
0.060           10          0.210            21           0.550           26
0.070           13          0.230            22           0.600           27
0.080           14          0.250            22           0.650           28
0.090           15          0.260            22           0.700           28
0.100           16          0.270            22           0.750           28
0.110           17          0.290            23           0.800           28
0.120           17          0.300            23           0.850           29
0.130           18          0.310            23           0.900           29
0.140           18          0.340            24           0.950           30
0.150           19          0.350            24           1.000           30
0.160           19          0.370            24           1.100           30
0.170           20          0.400            24           1.200           31
0.180           20          0.450            25           1.300           32

8. 绝缘破坏电压:(漆包线,绝缘线)
漆包线:   同一轴线截取样品3根(每根长约350mm),将每根样品对折剪成两段,依下表中的张力及卷线圈数与自身对绞,绞合部分长约120mm;再在每根绞线的两根导体之间施加50Hz或60Hz的正弦交流电压,试验电压以大约500V/S的速率均匀上升,由此测下破坏电压值,但若破坏发生在5S以内者,则降低升压速度,使其在5S以上发生破坏.
导体直径(mm)    张力(kgf)    绞数    导体直径(mm)    张力(kgf)    绞数
0.05             0.003        50    0.30~0.45        0.350        16
0.06~0.07       0.005        40    0.50~0.70        0.450        12
0.08~0.11       0.010        30    0.75~1.20        1.500        9
0.12~0.17       0.040        24    1.30~2.00        4.000        6
0.18~0.29       0.120        20    2.10~3.20        7.000        3

三层绝缘线:   同一轴线截取样品五根(每根长约400mm),将每根样品对折剪成两段,依下表中的张力及卷线圈数与自身对绞,绞合部分长约125mm;再在每根绞线的两根导体之间施加50Hz或60Hz的正弦交流电压,试验电压以大约500V/S的速率均匀上升,直至样品被击穿,样品被击穿的电压数值须大于12000V.
   导体直径(mm) 起至          张力(N)       绞数
    0.100           0.250      0.85          33
    0.250           0.355      1.70          23
    0.355           0.500      3.40          16
    0.500           0.710      7.00          12
    0.710           1.060      13.50         8

9. 漆包线线软化击穿检验
1、检验工具:剪刀、线钩、钢尺
2、检验方式:成品检验各种规格抽2轴以上
3、检验条件:在规定的时间、温度下进行检验
4、检验方法:
A、试样0.20MM及以上者,试样6根,分成二组,取试样0.19MM及以下者,试样9根,分成二组。

B、对直径为0.20MM的试样,每次取3根,2根并排放置,并应连接在一起,第3根试样置于前2根试样杆的中心位置。
C、径小于0.20MM的试样,每次取3根,2根并排放置,并应连接在一起,第3根试样置于前2根试样的上面。
D、借助压杆轻轻地将表2规定的负荷施加在试上,并立即在上、下试样之间施加100±10V的交流电压。施加负荷和电压的时间为12S
F、软化击穿时间及负荷表:

表1
标称直径(MM)              从插入试样到加负荷时间(MIN)
                         到及包括                1
1                     1                          2
2                     2                          3
3                     3                          5

 表2
标称直径(MM)                     负荷(N)
以上                   到及包括
0.020
0.032                      0.032             0.25
0.050                      0.050             0.40
0.080                      0.808             0.70
0.125                      0.125             1.25
0.315                      0.315             2.20
0.500                      0.500             4.50
0.800                      0.800             9.00
1.250                      1.250             18.00
2.020                      2.020             70.00

10.耐劣化
取适当长度试样,放入175±5℃恒温箱中烘烤168小时,试样拿出后在常温下作击穿电压,其击穿电压值不低于常态室温下的击穿电压值的65%。





11.漆包线的包装
1、包装方式:
A、在产品外箱的包装标签上,标有规格、品名、重量等
B、在产品外箱上标有:UL安规认证标签及温度级等
C、在产品的线轴上标有:线径及种类、尺寸、轴号、毛重、净重、日期流水号等
2、线盘型号及净重范围:

线盘型号          净重范围(KG)
PT-4              0.60-8.00
PT-10            2.00-14.00
3、包装外观
表面不能破损,不松驰,不缠结
